一、產品簡介

1.1. 產品概述

HXCAR810D型雷達式電子水尺，是基于TDR時域反射和ETS等效時間采樣技術的接觸式雷達水位計，俗稱雷達式電子水尺，或雷達水尺。電子倉發射微波脈沖，沿著導波桿傳輸。當微波遇到水面時，反射波沿導波桿傳回電子倉，超高速計時電路精確計算出傳導時間，實現水位的精確測量。

雷達式電子水尺，是工業測距雷達在水位測量領域的創新應用，實現了電子水尺向高精度（毫米級），大量程(30米)，高可靠，安裝簡便，免維護的技術跨越。

雷達式電子水尺通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、遙測裝置（如RTU）連接，構成水位監測系統。

1.2. 主要用途及適用范圍

雷達式電子水尺有多種安裝方式（可立裝可斜坡安裝），不銹鋼管構成電磁波穩定傳輸?shù)耐S結構，同時可靠隔離波浪對測試數據的干擾，外觀協調美觀 。

雷達式電子水尺適用于河道、湖泊、水庫、船閘、灌區等水利工程 ，尤其適合水務、 污水處理、城市道路積水， 橡膠壩、下水道等市政工程的水位監測。

1.3. 產品實物圖及型號規格

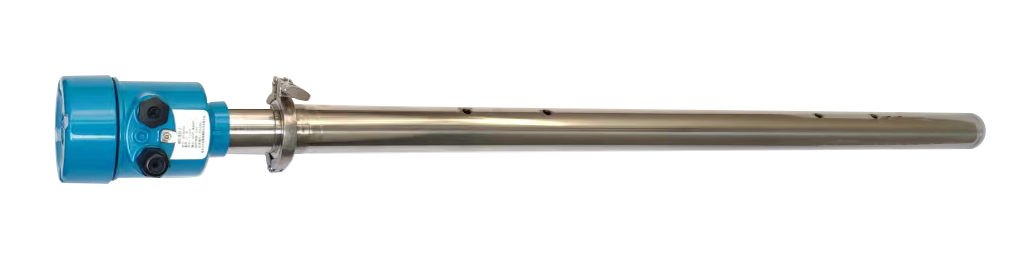

雷達水尺實物圖

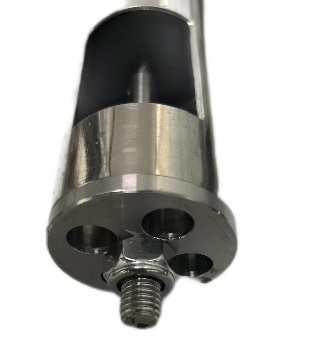

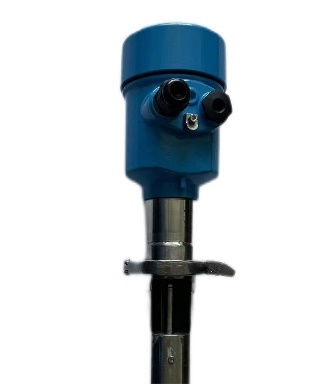

測控單元實物圖                                                                       過濾口實物圖

二、產品詳述

2.1. 功能特點

1. 安裝簡單，無需分段串接，可方便實現大量程

2. 采用毫米級工業雷達測距傳感器，內置通訊電路、防雷設計

3. 不銹鋼管式防護外殼，過濾波浪干擾

4）電子倉采用鑄鋁結構，IP67等級防護，適應惡劣氣候

5）雷達波不受壓力，溫度、污染物，濕度，含沙量的影響

6）水尺可以單獨使用，也可以級聯使用

每一套水尺可以通過計算機按軟件設置ID編號

1. 信號輸出方式：RS485(標準MODBUS 協議)、4~20mA 供選擇

2. 低功耗，適合太陽能供電

2.2. 技術參數

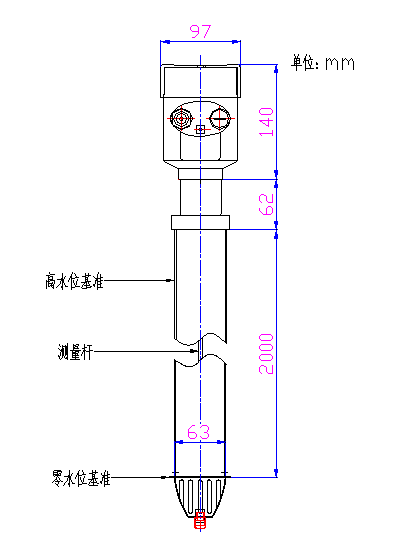

2.3. 結構尺寸

            傳感器基準起始點：請參看導波管外標示

三、安裝與調試

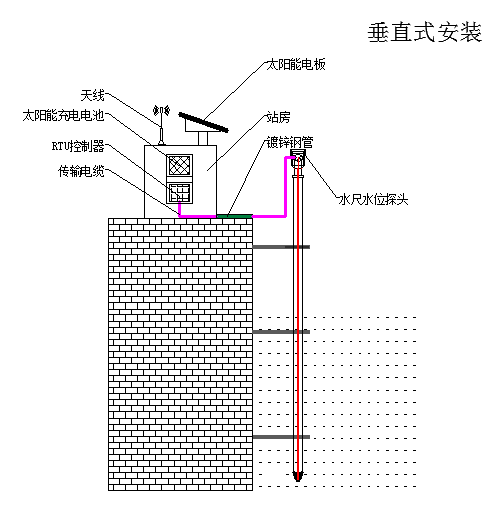

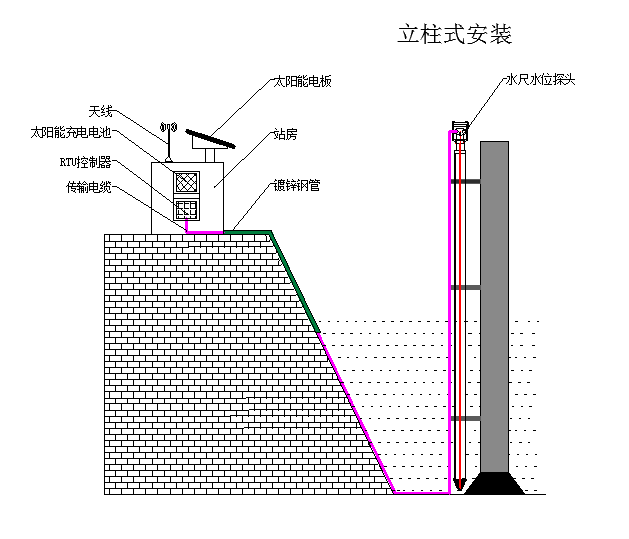

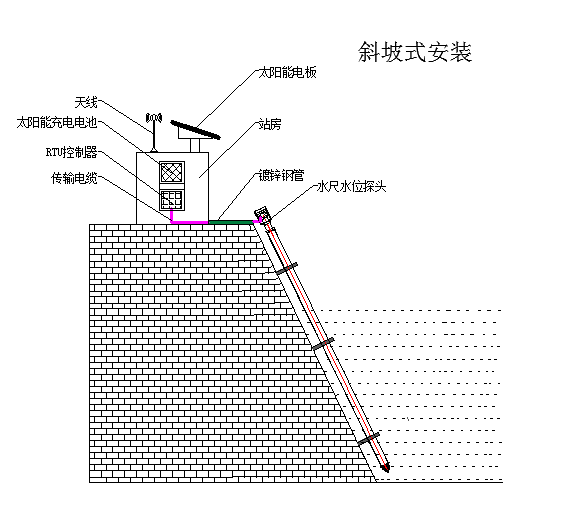

3.1. 安裝方式

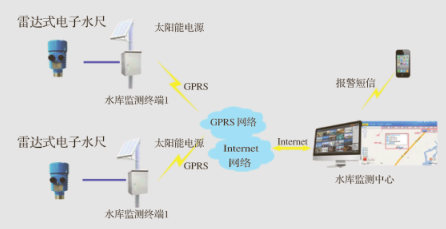

3.2. 系統連接圖
