一、產品簡介

1.1產品介紹

HXCAR-2400是南京禾信創微波測控技術有限公司自主設計制造的一款高精度、低功耗、適用場景普遍的非接觸式雷達流速儀。該產品具有高精度，智能化，抗干擾，低功耗，安裝方便，免維護，可測量極低流速等優勢。

1.2應用領域

HXCAR-2400主要應用于明渠、江河地表水以及管道、涵洞等密閉式流水的表面流速測量，本流速儀采用高精度的雷達測量表面流速，并考慮流域周圍環境影響進行修正。數據通過串口輸出，可靈活的應用于流水表面速度的遠程監控和掌控。

1.3主要特點

1.CW 平面微帶雷達非接觸式探測，不受氣候、泥沙及漂浮物影響,易于維護，操作簡單。

2.精確測量，數據輸出穩定，且適用于洪水期高流速環境。

3.天線發射頻率靈活可調，可避免多個產品相互干擾。

4.防內部結露、防水、防雷設計，超寬工作溫度，適用于各種嚴苛野外環境。

5.獲得《水利部水文儀器及巖土工程儀器質量監督檢驗測試中心》檢測報告

6.內置發明專利信號處理算法，流速測量穩定準確，抗干擾性強

二、通訊接口

2.1  RS232/RS485接口

流速儀集成了RS232和RS485兩種接口，基本設置如下：

三、安裝指導

3.1 測量原理 天線波束范圍

本產品采用24G雷達測量流水表面流速。

本產品安裝示意圖，雷達天線角度為14×32°，雷達波照射水面時，照射區域類似一個橢圓。

應選擇合適的安裝角度使得照射范圍應當選擇在平穩水流面上。

準確理解雷達波的照射范圍有助于選擇合適的地方安裝，避免一些容易受干擾的場景，如河流兩邊隨風擺動的樹枝。

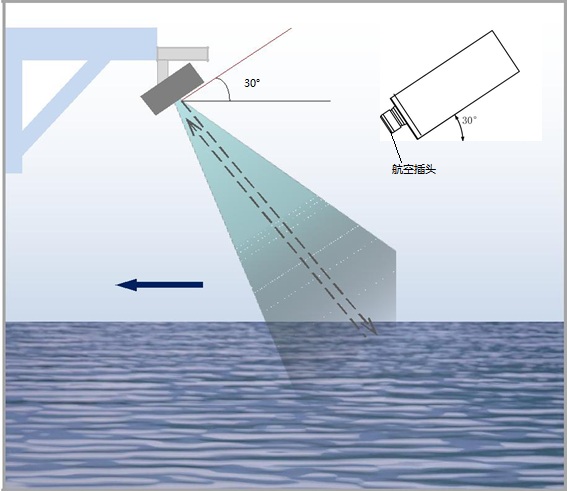

流速儀安裝示意圖

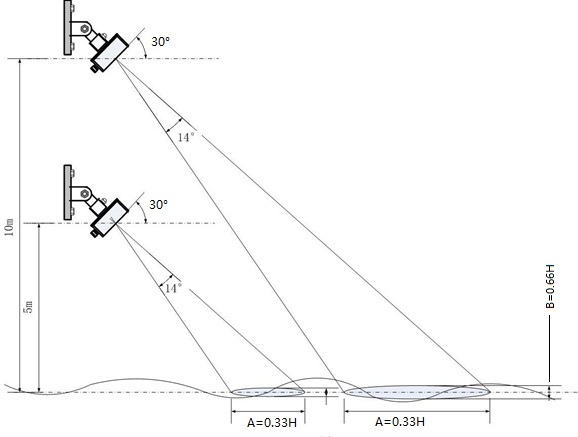

流速計天線照射區域示意圖

四、產品信息

4.1流速儀尺寸

流速儀相關尺寸如圖所示，單位mm。

流速儀尺寸圖

4.2產品參數
