一、邊坡雷達簡介

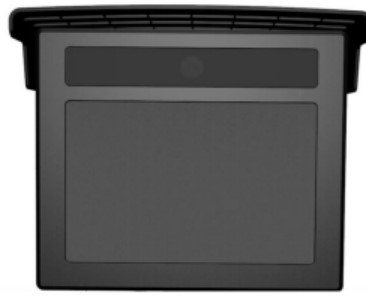

HXCAR-SDM-500邊坡雷達是基于真實孔徑雷達技術，在待測邊坡部署目標角反，雷達對角反目標的徑向位移進行監測，通過監測與地面剛性連接的角反的位移來反映地表位移。絕大多數滑坡的形成都得經歷從出現變形跡象到逐漸發展和失穩破壞的過程，在此過程中變形是較為明顯、容易觀測到的現象，因此，也被稱為滑坡預警預報的重要指標。邊坡雷達通過監測邊坡地表的位移量，為滑坡預警提供基礎數據支持。

邊坡雷達采用高精測距模式，測距精度高，雷達能以毫米級精度獲取地表位移數據。通過太陽能供電、4G 遠程傳輸數據等方式，可實現連續實時監測。雷達采樣間隔短，監測周期可配置。

相較于其它邊坡監測傳感器（比如 GNSS 、SAR 或者 RAR 類），毫米波邊坡雷達施工難度小，維護壓力也較小。邊坡雷達環境適應性強，在野外惡劣環境下也能正常運行。邊坡雷達不需要安裝在邊坡上，在真正發生災害時，比較容易做到設備保全，且邊坡雷達能對滑坡體上的多點進行監測， 整體監測方案的造價相對較低。

二、邊坡雷達參數

1.雷達指標

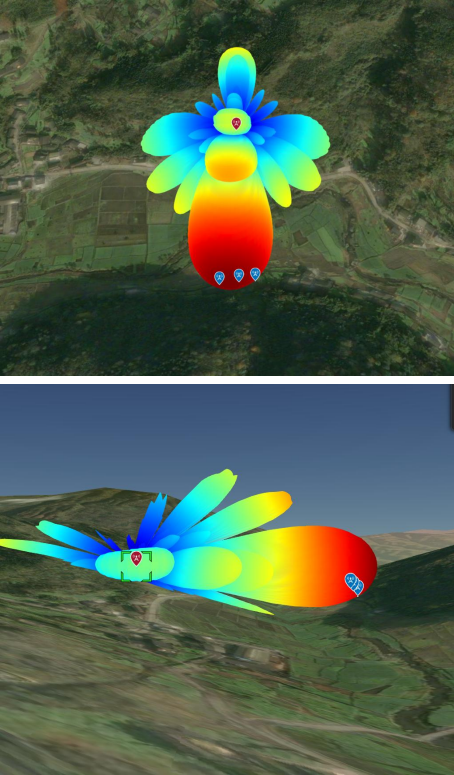

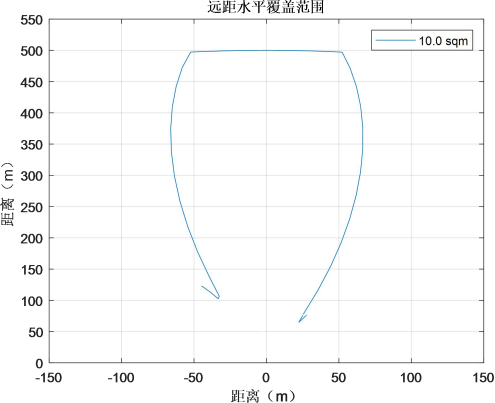

2.雷達威力圖

遠距模式

三、邊坡雷達部署方案

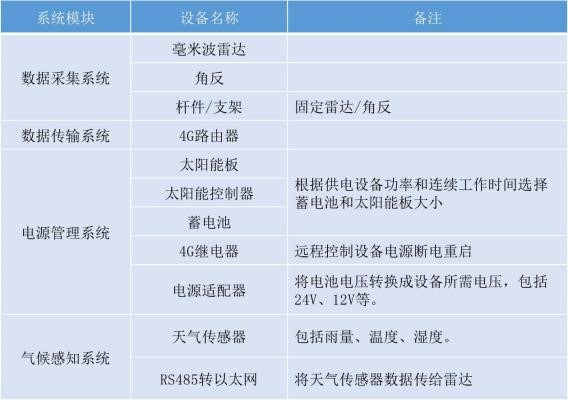

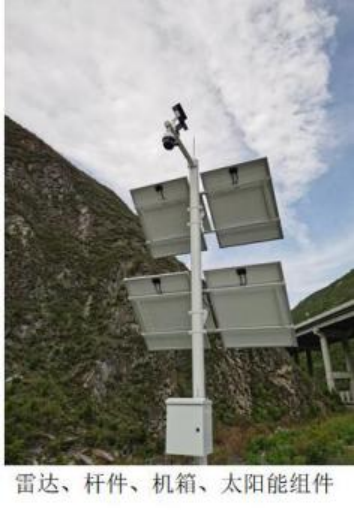

邊坡雷達監測系統需要的安裝環境，主要包括：數據采集系統、數據傳輸系統、電源管理系統、氣候感知系統。

數據采集系統主要包括雷達和角反，角反安裝在邊坡上，能夠反映出地表的位移量， 雷達安裝在穩定基體上，監測角反的位移量。

電源管理系統包括太陽能板、蓄電池、太陽能控制器、電源適配器等，主要給雷達、 4G/5G 路由器、控制器等設備供電。

氣候監測系統包括大氣溫度、濕度傳感器以及雨量傳感器，可以獲取現場溫度、濕度及雨量等數據，將監測的數據傳輸給雷達以及通過路由器傳輸給平臺。

數據傳輸系統包括 4G/5G 路由器、網線等設備，將雷達監測的數據遠程傳回監測平臺，也可以給雷達升級維護等。

固定支架主要包括雷達桿件和角反桿件。

機箱組件主要包括配電箱、繼電器等，主要是存放電池、控制器、路由器等設備。

四、邊坡雷達安裝要求

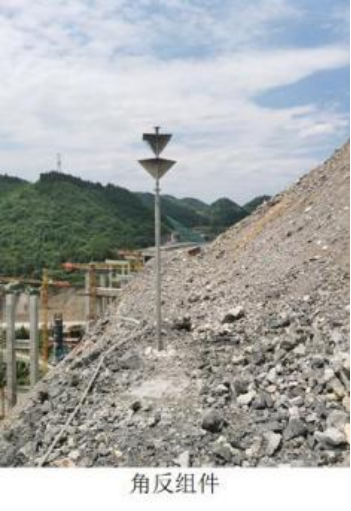

4.1 角反安裝

1. 角反位置根據地質情況在關鍵的點位進行安裝；

2. 角反周圍 2 米范圍內不要有金屬等強反射目標；

3. 角反桿件與地面要?jiǎng)傂赃B接，有硬化基礎的可以用膨脹螺絲固定，沒有硬化基礎的，需要做基礎預埋地籠；

4. 角反桿件高度建議用 2m或者 3m ，根據現場環境選擇，2m的桿徑要≥60mm ，3m的桿徑要≥70mm；

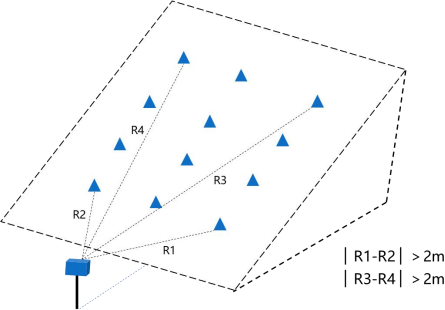

5. 所有角反到雷達的直線距離差在2m以上；

1. 角反與雷達連線的俯仰角不超過60 °;

1. 角反必須在雷達的威力范圍以內安裝；

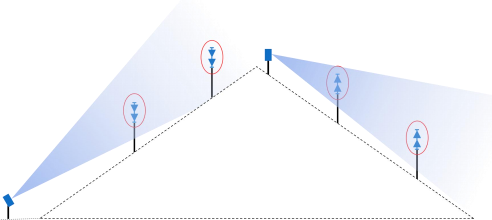

2. 如果雷達上仰照射角反（雷達低角反高），角反的尖頭朝下安裝；

如果雷達下俯照射角反（雷達高角反低），角反的尖頭朝上安裝；

1. 角反姿態需要有一個凹口對準雷達；

4.2 雷達安裝

1. 雷達需要安裝在穩定基礎上，監測期間不能發生位移；

2. 雷達桿件高度建議 3m 以上，帶太陽能板的桿徑≥140mm；

3. 雷達宜安裝在坡底往斜上方照射目標角反；

4. 雷達與角反連線間不能有其他阻擋；

5. 雷達探測面周圍不要有晃動的目標；

6. 邊坡雷達應用場景

基于邊坡雷達能連續、實時監測地表位移量，邊坡雷達一般適用于蠕變型或突變型滑 坡體監測，這種類型的滑坡體在發生滑坡前會有一定的地表變形量。

邊坡雷達是通過監測安裝在邊坡上的角反來計算地表位移量的，所以邊坡上要有易于 安裝角反的位置，邊坡附近要有能安裝雷達的穩定的基體。

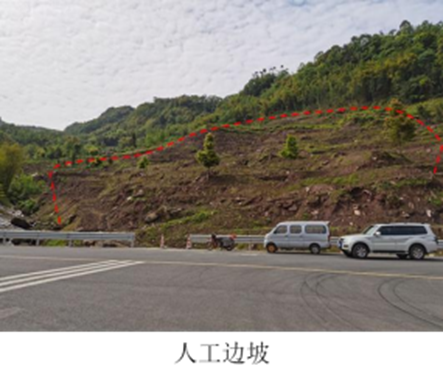

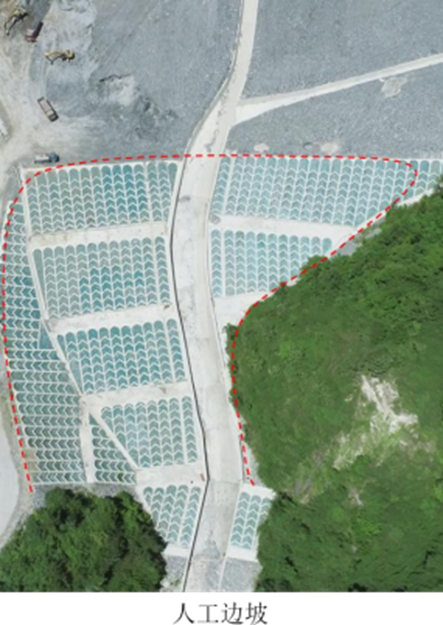

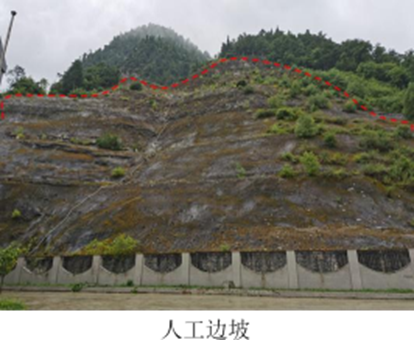

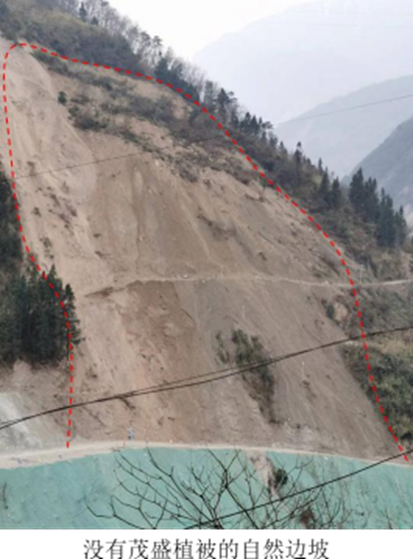

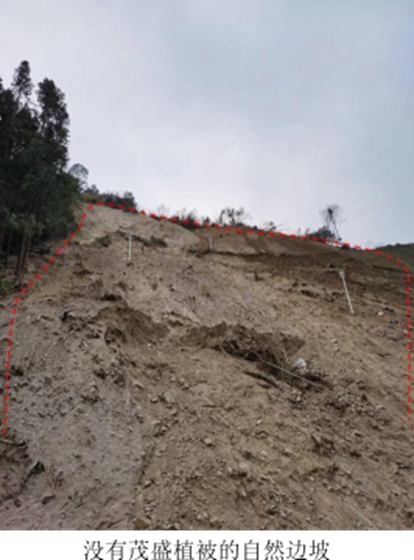

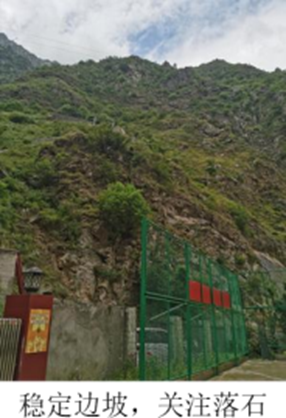

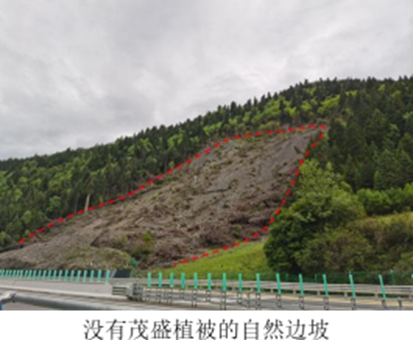

邊坡雷達適用的場景示例：

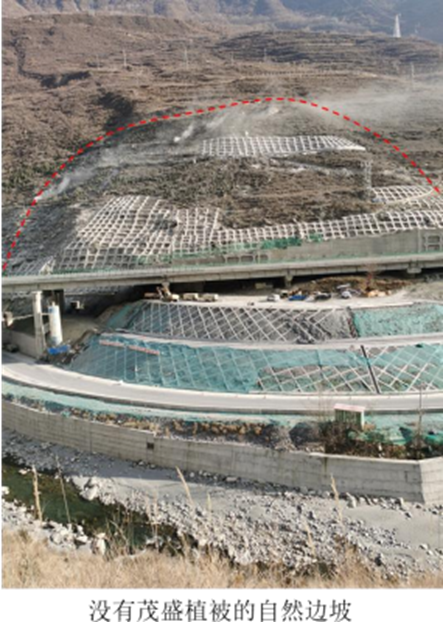

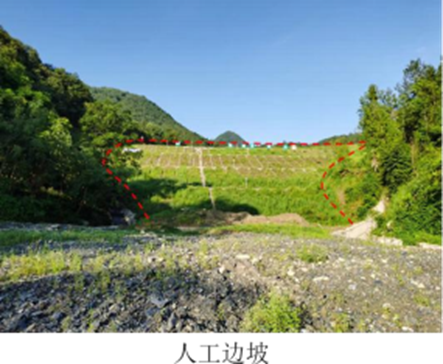

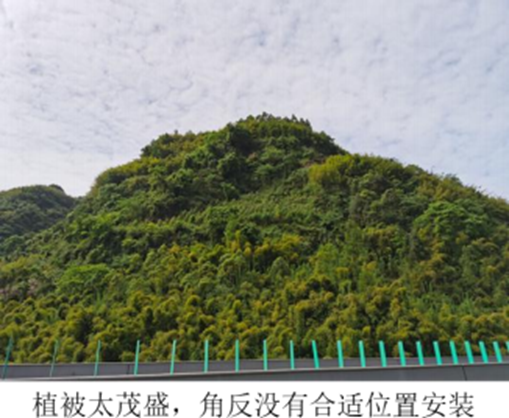

邊坡雷達不適用的場景示例：
