一、產品簡介

產品概述

雷達水位計基于精確時間測量的電磁波測距技術 。傳感器發射電磁波照射水面并接收其回波，由此獲得水面至電磁波發射點的距離、距離變化率（徑向速度）、方位、高度等信息。

雷達水位計，是工業測距雷達在水位測量領域的創新應用，實現了水位計向高精度（毫米級），大量程(70 米)，高可靠，安裝簡便，免維護的技術跨越。雷達水位計通過標準信號接口，與計算機、PLC 等連接，也可以與相應的顯示、記錄、遙測裝置（如 RTU）連接，構成水位監測系統。

主要組成及適用范圍

各種雷達水位計的具體用途和結構不盡相同，但基本形式是一致的，包括: 發射機、發射天線、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。

雷達水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測， 也可用于山洪、防汛、調壓塔（井）水位監測 等水利水文場合。

產品實物圖及型號規格

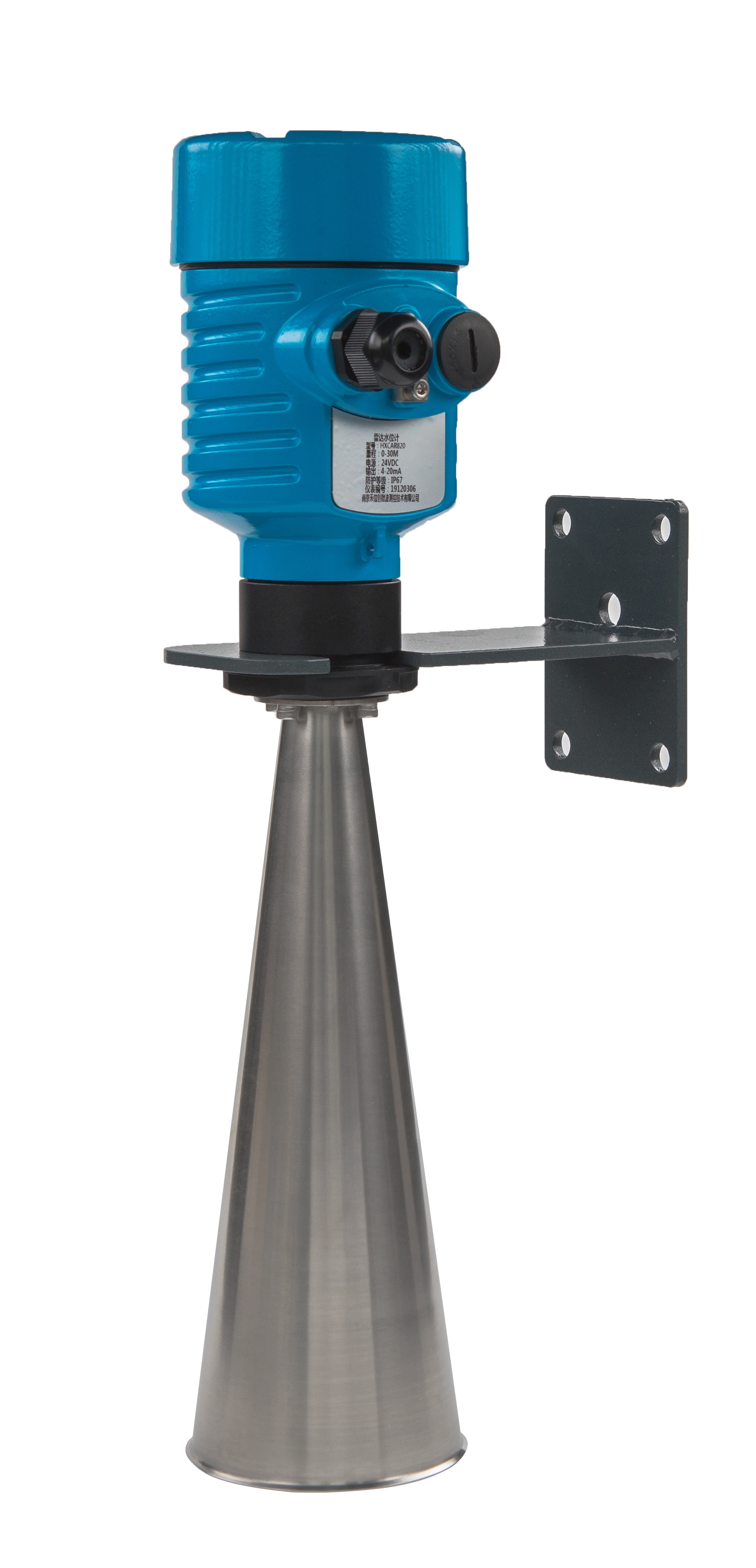

雷達水位計

雷達水位計型號規格：HXCAR820/HXCAR820K

二、功能參數

功能特點

1. 全天候，高頻微波測距技術，抗干擾能力強

2. 傳感器高精度

3. 無人值守

4. 無機械磨損、非接觸測量

5. 測量與水質無關，不受浮冰等漂浮物影響

6. 不需要防浪井，水流對測量無影響

7. 連續在線采集

8. 可選太陽能供電

9. 成本低，安裝維護簡單，壽命長

技術參數

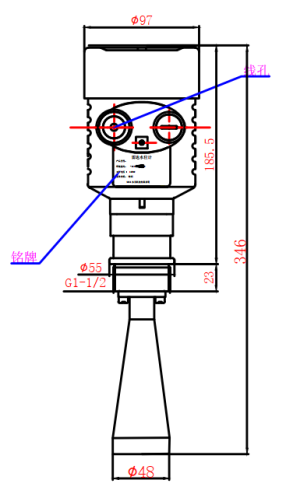

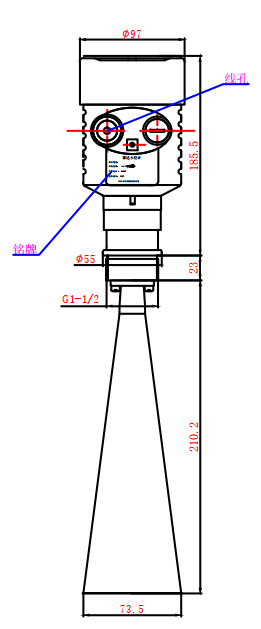

結構尺寸

傳感器測量基準點：安裝螺紋末端

三、安裝指導

•


1. 安裝方式

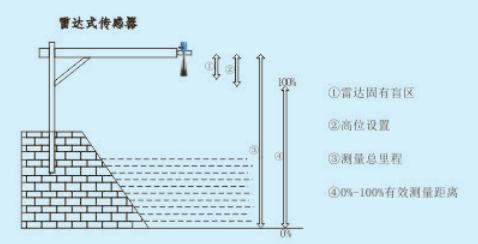

1. 水位計安裝必須有牢固基礎?？梢允橇U，直壁河堤距離大于 20CM， 斜坡河堤應保證天線位于干流上方；

2. 水位計天線口，到測量水面區域，不得有干擾物，應避開航道安裝；

3. 水位計喇叭口天線，需要垂直于水面安裝；

4. 電纜走線管，可以用 PVC 管，鍍鋅鋼管等。

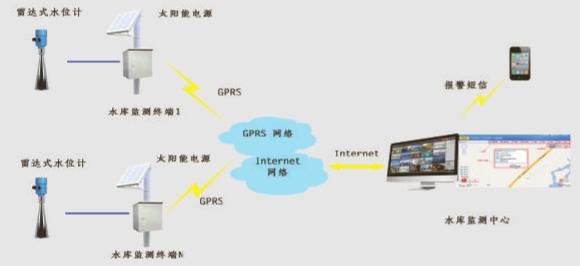

系統連接圖
