一.產品簡介

1.1.  產品概述

HX-DLS300LD-S70 型糧食數量監測與視頻監控一體機是我公司自主研發的多傳感器精確測量平臺，用于料倉內復雜表面物料的庫容測量。系統采用多點連續掃描測量高度和角度，然后進行相應運算，得出體積和庫容。糧食數量監測與視頻監控一體機由多傳感器測量平臺、精密測控云臺、視頻監控平臺、總線傳送和采集、計算機界面、軟件組成。本產品代替單點料位測量，使用多點掃描，配合更加精確的體積積分算法，使得測量結果更符合真實的庫存容量。糧食數量監測與視頻監控一體機一體化設計，支持 TCP/IP 協議，一體化系統由掃描設備、供電及交換單元構成。采用基于激光雷達（Lidar）的非接觸式測量技術。能夠測量糧面平整狀態與不平整狀態下的糧食庫存數量，并給出定量的數量結果。具備糧面幾何建模，糧食體積計算等。

平臺軟件內置點云數據采集、三維建模、體積計算和糧食數量變動報警與 糧面形狀報警軟件，可實現自動采集和數據分析，提供標準數據接口，其他系統通過標準數據接口可以接入實時糧食數量檢測結果數據。

1.2 激光雷達測距原理

激光雷達采用 TOF 原理，發射脈沖激光束到被測介質，接收返回的激光能量。內置高精度高分辨率計時裝置測量激光在發射點和被測介質之間往返時間，則 L = t * c / 2  (t 為往返時間，c 為光速)。密集的點云更適合對不規則料面 進行精確測量。

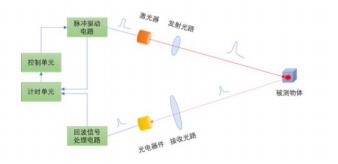

TOF 激光測距基本原理圖

1.3.系統組成

一套糧食數量監測與視頻監控一體機由掃描裝置（含激光雷達、精密云臺、視頻監控、 除塵裝置）、計算與數據傳輸單元、供電電源及上位機軟件組成。

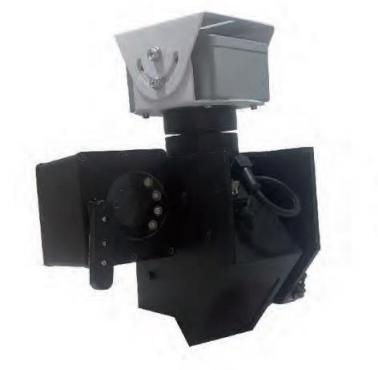

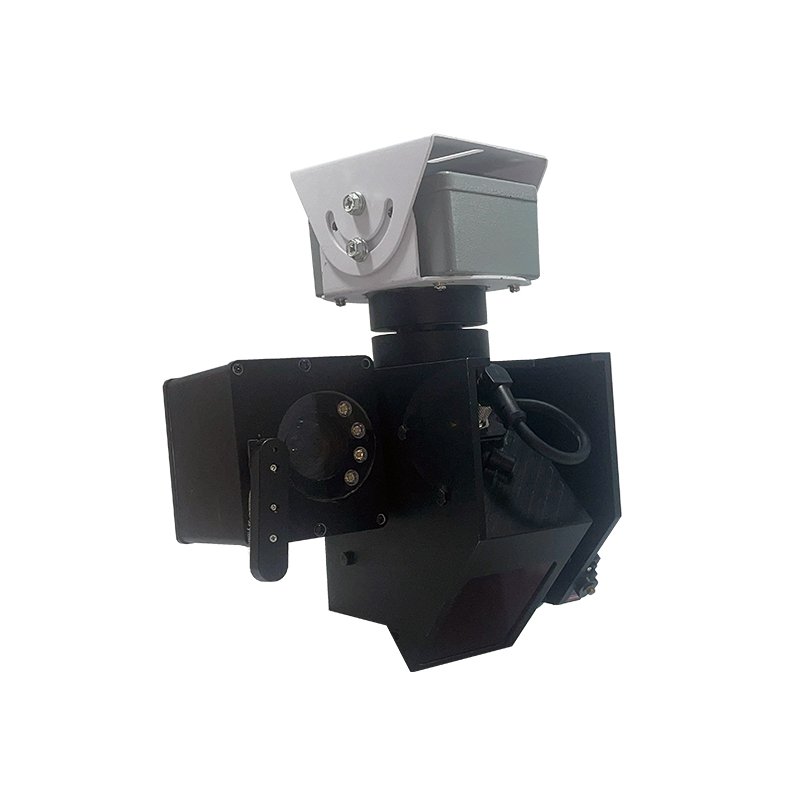

掃描單元：(包含計算與數據傳輸單元）

二．產品參數

參數表

三、點云處理與數字化重建

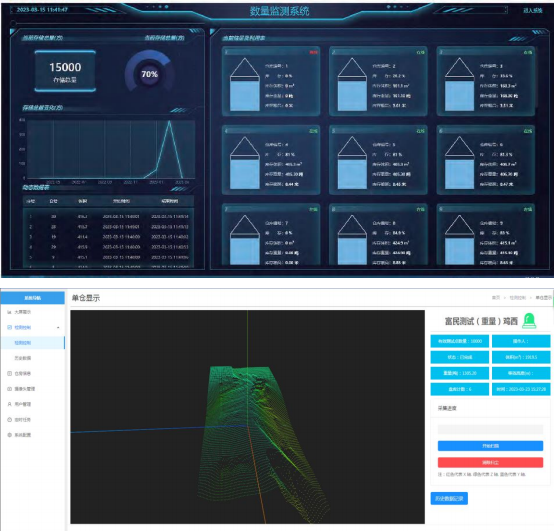

掃描單元工作，獲得的表面點云傳送到計算單元，做濾波與相關算法處理， 處理后的數據傳輸?shù)缴衔粰C。 上位機生成標準報表并做三維呈現：

1）體積/重量 2）三維可視化 3）預警信息  4）設備狀態 等界面信息

感謝使用我公司產品，任何問題，敬請聯系！
