HX-DLS300-S50料倉自動盤庫設備

HX-DLS300-S50料倉自動盤庫設備是我公司自主研發的多傳感器精確測量平臺，用于料倉內復雜表面物料的庫容測量。系統采用多點連續掃描測量高度和角度，然后進行相應運算，接著得出體積和庫容。料倉自動盤庫設備由多傳感器測量平臺、精密測控云臺、總線傳送和采集、計算機界面軟件組成。本產品代替單點料位測量，使用多點掃描，配合更加精確的體積積分算法，使得測量結果更符合真實的庫存容量。

15335183745

產品詳情

一.產品簡介

1.1. 產品概述

1.2激光雷達測距原理

激光雷達采用TOF原理，發射脈沖激光束到被測介質，接收返回的激光能量。內置高精度高分辨率計時裝置測量激光在發射點和被測介質之間往返時間，則L = t * c / 2 (t為往返時間，c為光速)。密集的點云更適合對不規則料面進行精確測量。

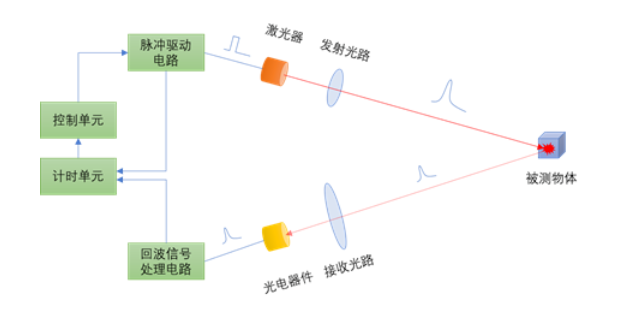

TOF激光測距基本原理圖

1.3.系統組成

一套料倉自動盤庫設備由掃描裝置（含激光雷達、精密云臺、除塵裝置）、計算與數據傳輸單元、供電電源及上位機軟件組成。

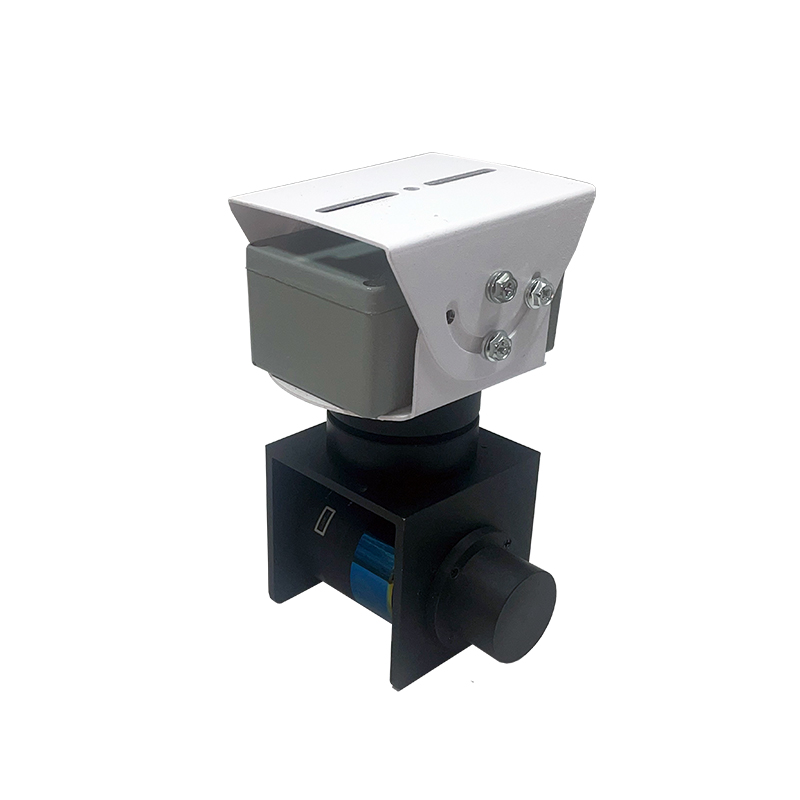

掃描單元：(包含計算與數據傳輸單元）

二、安裝說明

2.1安裝圖示與說明

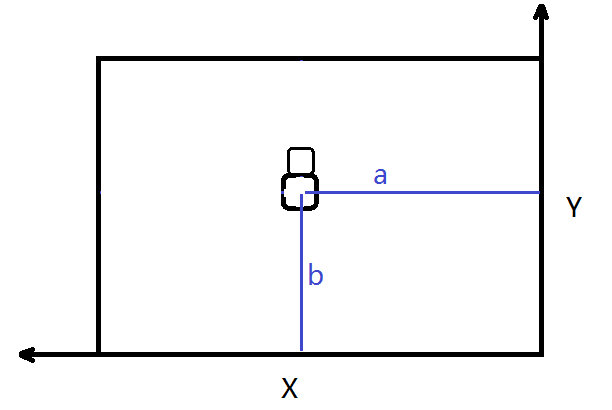

糧倉探頭安裝俯視圖

如圖所示X、Y軸為倉體2邊，探頭坐標為（a，b，z），其中a、b分別為探頭到Y軸墻面距離和到X軸墻面距離，z為探頭到倉體底面高度，即安裝高度。

三、產品參數

參數表

1、料倉自動盤庫設備一體化設計，支持TCP/IP協議，一體化系統由掃描設備、供電及交換單元構成；

2、采用基于激光雷達（Lidar）的非接觸式測量技術；

3、能夠測量糧面平整狀態與不平整狀態下的糧食庫存數量，并給出定量的數量結果；具備糧面幾何建模，糧食體積計算；

4、糧食庫存數量體積測量結果誤差小于1%；

5、一致性小于2‰；

6、雷達掃描實現數量檢測：激光雷達360°掃描實現糧面無死角掃描；

7、全倉數據采集速度：<5min；

8、供電電源：12V/24V DC可選；系統功耗：<80W°；

9、糧面點位數量：>100萬；

10、激光波長：905 nm、安全級別：Class 1 (IEC60825-1)、量程：30 m、距離精度：2cm；

11、軟件功能：內置點云數據采集、三維建模、體積計算和糧食數量變動報警與糧面形狀報警軟件，可實現自動采集和數據分析，提供標準數據接口，其他系統通過標準數據接口可以接入實時糧食數量檢測結果數據。

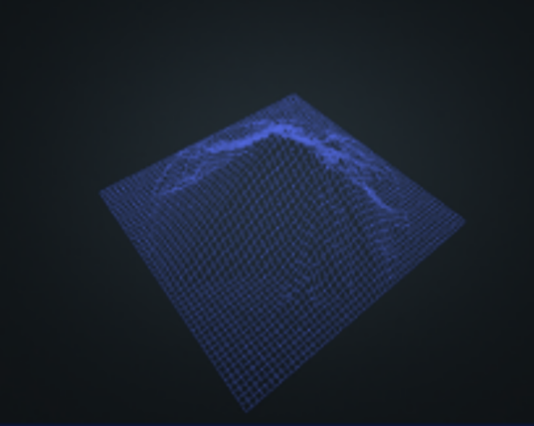

四、點云處理與數字化重建

掃描單元工作，獲得的表面點云傳送到計算單元，做濾波與相關算法處理，

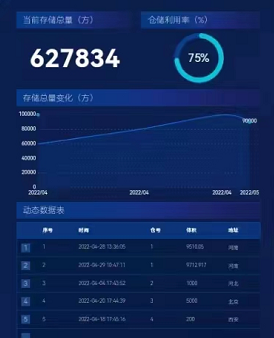

處理后的數據傳輸?shù)缴衔粰C。上位機生成標準報表并做三維呈現：

1）體積/重量 2）三維可視化 3）預警信息 4）設備狀態 等界面信息
