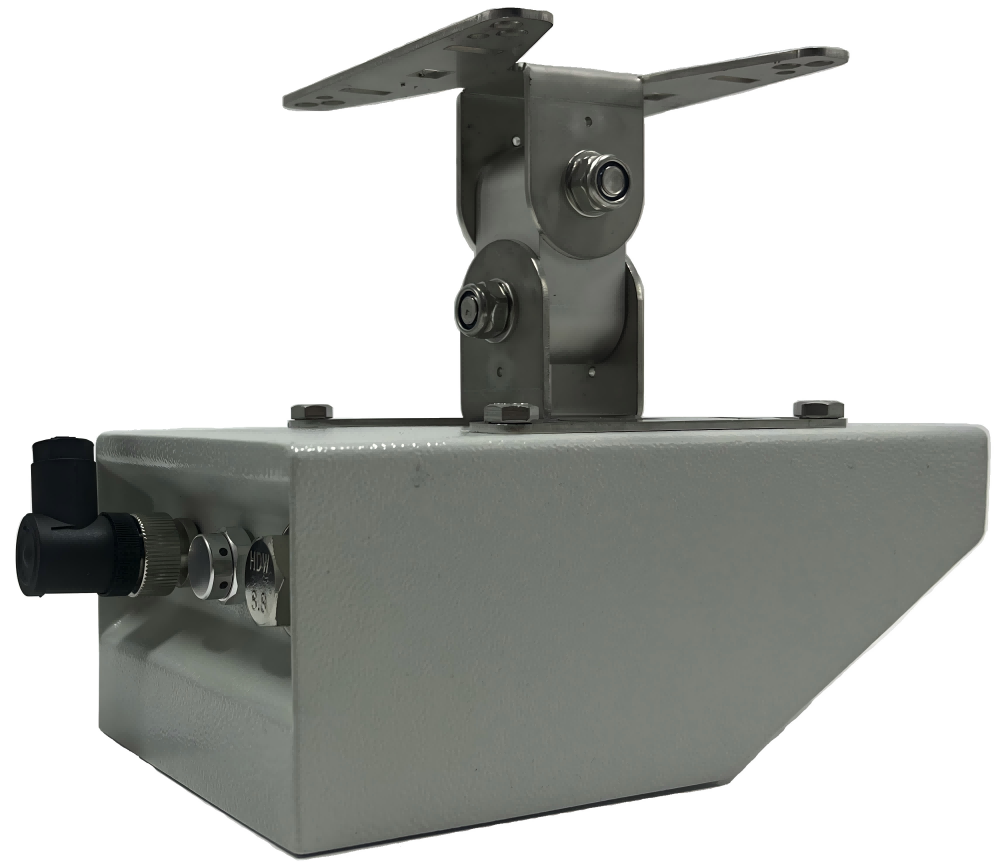

1、產品介紹

HXCAR-3400  流量計是自主設計制造的一款高精度、低功耗、適用場景寬泛的非接觸式雷達流量計。該產品具有高精度，高聚焦，智能化，抗干擾，低功耗，安裝方便，免維護等優勢。產品采用自主技術-ChannelPro模型進行量水的計算，并考慮明渠周圍環境影響進行修正。數據通過串口輸出，可靈活的應用于流量的遠程監控和掌控。

2、應用領域

HXCAR-3400是一種非接觸式雷達檢測計量產品，極為適合量水領域內對精度和防護等級有高要求的量測場景，開闊水域和狹窄水道均可適用。可廣泛應用于灌區信息化、江河流量監測、等項目?？芍饕糜谵r(nóng)業灌溉干渠、支渠、斗渠、農渠、毛渠等輸水渠道、江河、涵洞，等具體場景的流量監測。

3、主要特點

一體式設計：產品集成了流速和水位雷達傳感器，采集、數據存儲、流量計算及外殼于一體，實現水位采集傳輸和流量計算。

高測量精度：水位測量分辨率0.1mm，測量精度+/-3mm。

極低流速測量：產品能測量0.05m/s的極低水流速度。

極低功耗：測量電流≤150mA@12V。

安裝便捷：隨產品配送支架，適用橫桿，橋梁及其他場景下的簡單安裝。

IP68全防水設計：被水浸泡不影響使用。

4、測量原理

本產品采用24G雷達測量水面距離和流速。

流量計集成雷達水位計和雷達流速計，雷達水位計天線波束角為11×11°，雷達天線角度為14×32°，水位計照射水面時，照射區域類似一個圓，流速計照射水面時，照射區域類似一個橢圓區域，如圖所示。

應選擇合適的安裝角度使得照射范圍應當選擇在平穩水流面上。

準確理解雷達波的照射范圍有助于選擇合適的地方安裝，避免一些容易干擾的場景，如河流兩邊隨風擺動的樹枝。

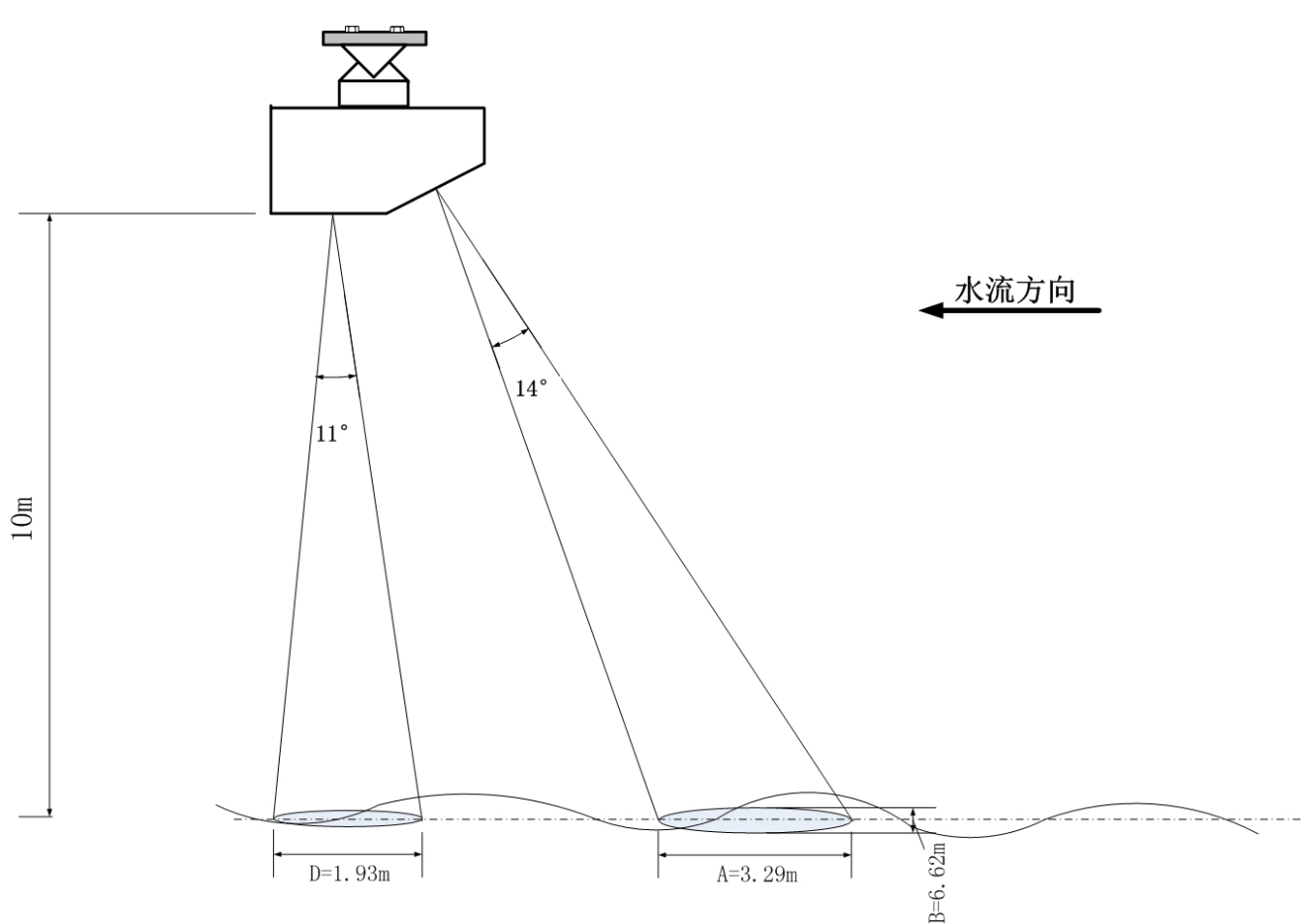

安裝10米水位計和流速計天線照射區域

5、產品參數
