1、產品概述

　　測試系統由毫米波水分傳感器和數據處理單元兩個部分構成。該系統適合非接觸測量環境。

　　HMD-R600V水分在線監測系統是以毫米波水分傳感技術為基礎，研發的水分監測系統。

　　系統具有高采樣率，可能是業界較高的傳感精度，滿足企業對于靜態與動態物料水分的非接觸在線監測需求，如港口裝卸、電廠發電、鋼廠生產、有機物造粒、木材產線等皮帶輸運環境及特殊烘干

　　(烘干塔，流化床)等過程中水分的準確測量。

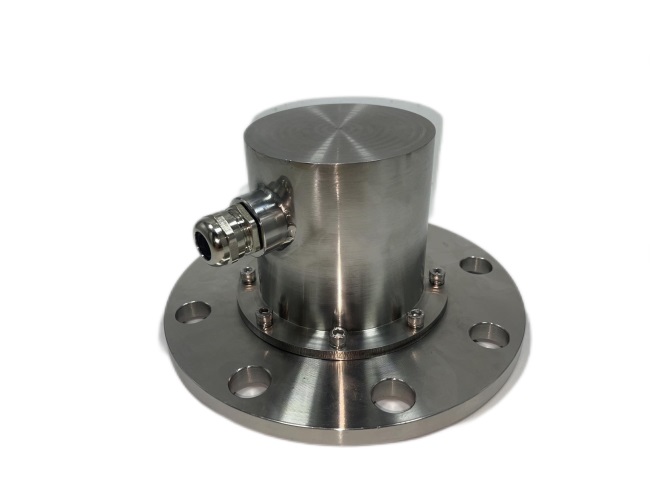

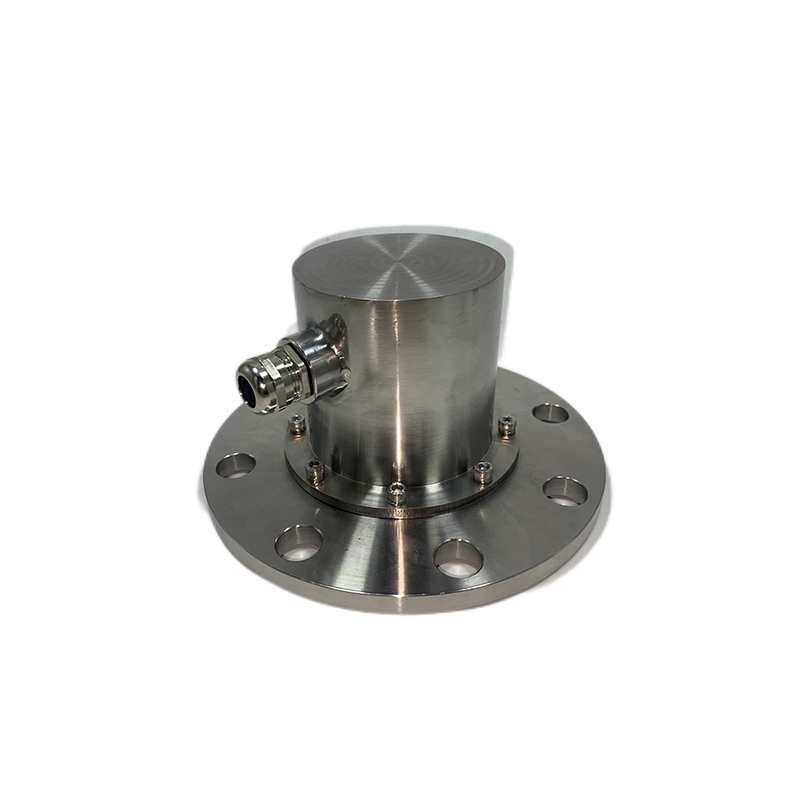

　　圖 1- 毫米波水分傳感器

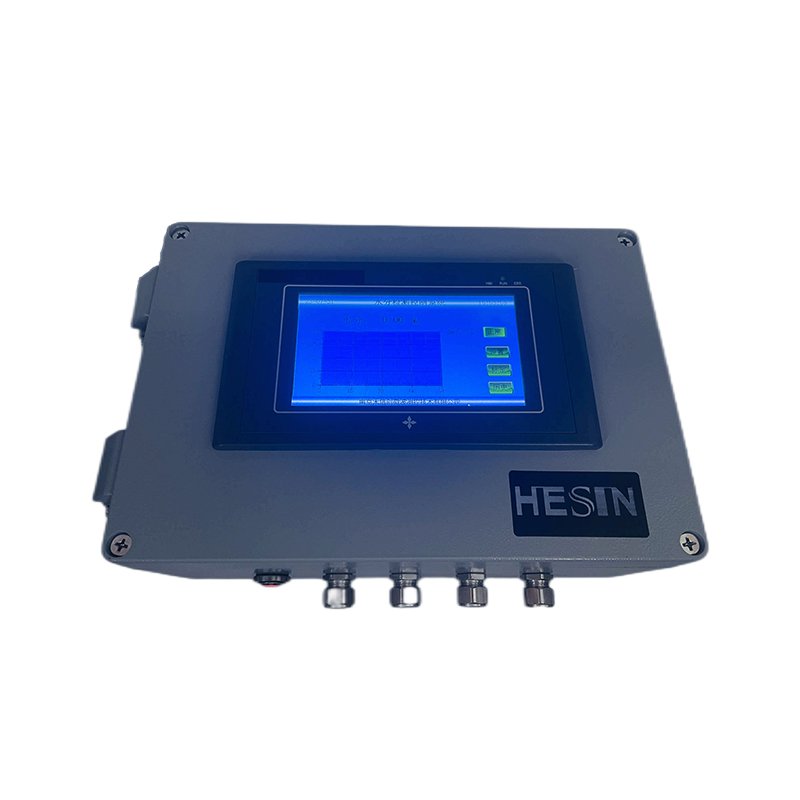

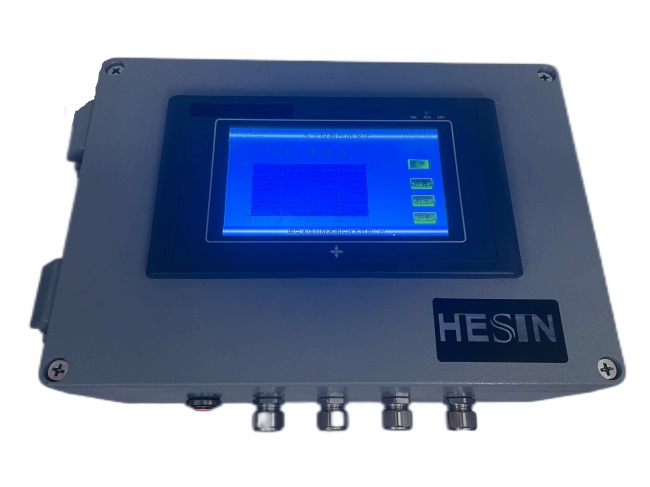

　　圖 2- 數據處理單元

　　2、產品指標

　　2.1 傳感器尺寸

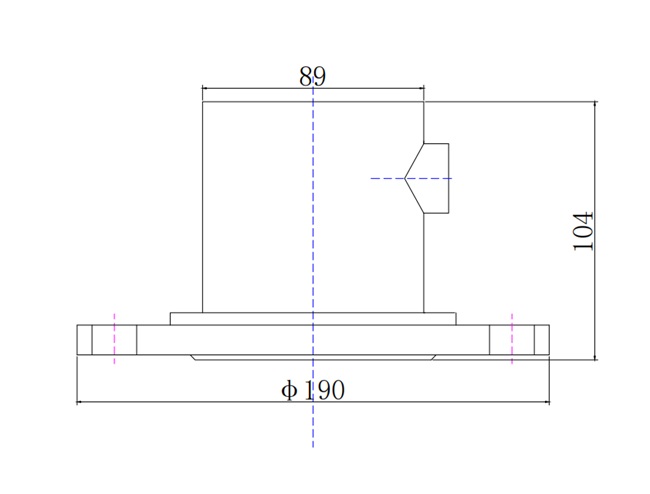

　　圖 1-傳感器尺寸圖，單位 mm

　　2.2 產品參數指標

　　3、傳感器安裝

　　3.1 安裝位置選擇

　　選擇被測物料平滑、移速均勻的區間段;同時需保證盡量少的干擾，傳感器向下的空間不能有其它障礙物干擾。

　　3.2 安裝示意

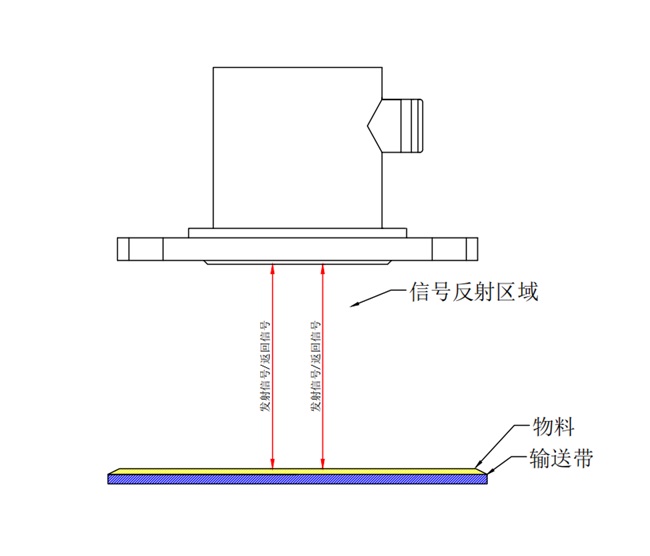

　　圖1，輸送帶安裝，天線與被測物料之間距離0.3-1米 ，天線垂直于被測物料

　　圖2.，安裝在封閉罐外 ，透過特殊材質進行水分測量，比如振動流化干燥環境

　　圖 1-傳感器安裝

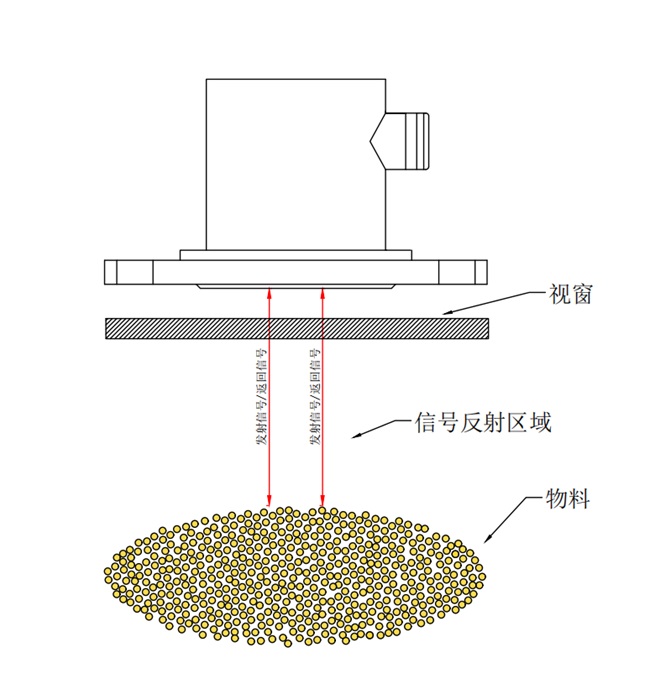

　　圖 2-透過特定材料安裝(比如：罐的玻璃視窗)

　　4、系統連接

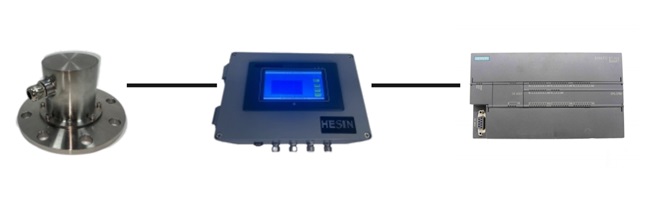

　　通過數據處理單元連接PLC，實現數據遠傳

　　1. 模擬口，4-20mA

　　2. 數字口, RS-485

　　5、使用流程
