HMD-C300系列微波水分儀

HMD-C300系列微波水分儀，是一款大量程高精度在線工業水分檢測儀表。傳感器利用微波諧振原理感應周界物料的水分微小變化。不同型號的水分儀，適應固體、液體和漿體的水分在線測量要求。

15335183745

產品詳情

　　概述

　　一、產品簡述

　　HMD-C300微波水分儀特點

　　(1)接觸式測量，多種探頭形式，適合不同工況

　　(2)采用了標準的工業設計，支持顯示實時水分和水分變化曲線

　　(3)支持標準modbus485輸出和4-20ma電流輸出(可選型)

　　(4)水分測量量程可以在0-80%范圍內選擇，水分分辨率0.01%

　　(5)探頭內置高精度溫度傳感器，加載溫度補償算法

　　(6)內置標定數據表，標定模式簡便?？杀４娑嘟M標定數據

　　二、產品實物與結構

　　本系列微波水分儀，有三款產品供選購

　　HMD-C300-A 量程0-30%，有現場顯示. 大外殼

　　HMD-C300-B 量程0-80%，有現場顯示. 大外殼

　　HMD-C300-C 量程0-30%，無現場顯示，結構緊湊

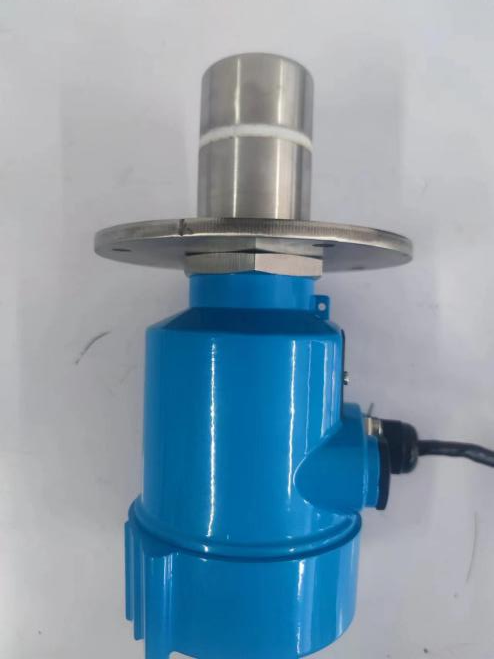

HMD-C300-A探頭實物

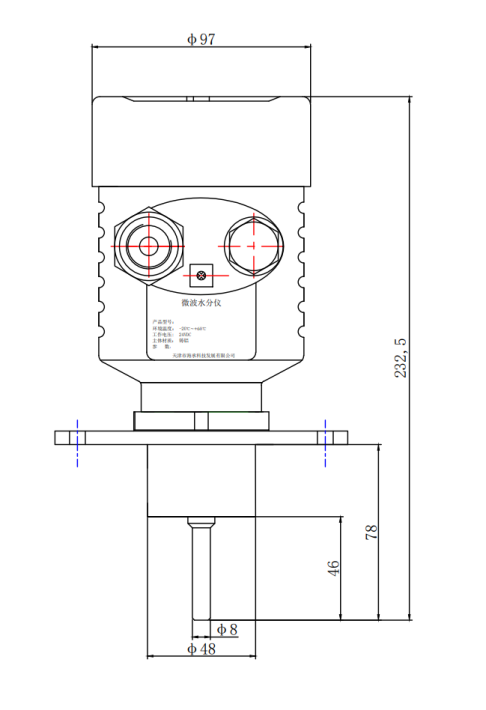

HMD-C300-A探頭結構

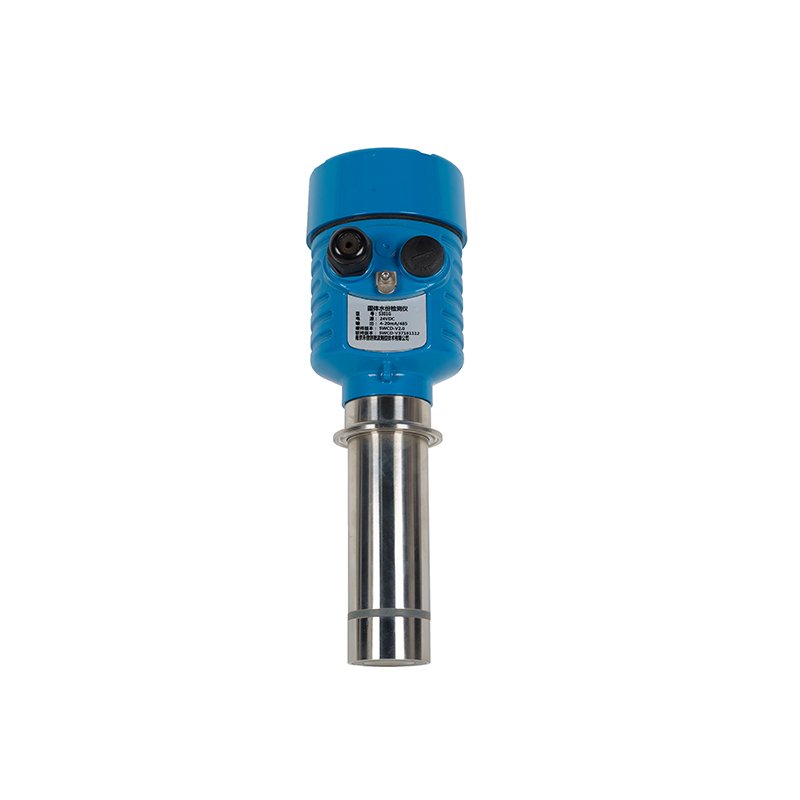

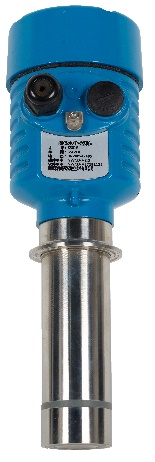

HMD-C300-B探頭實物

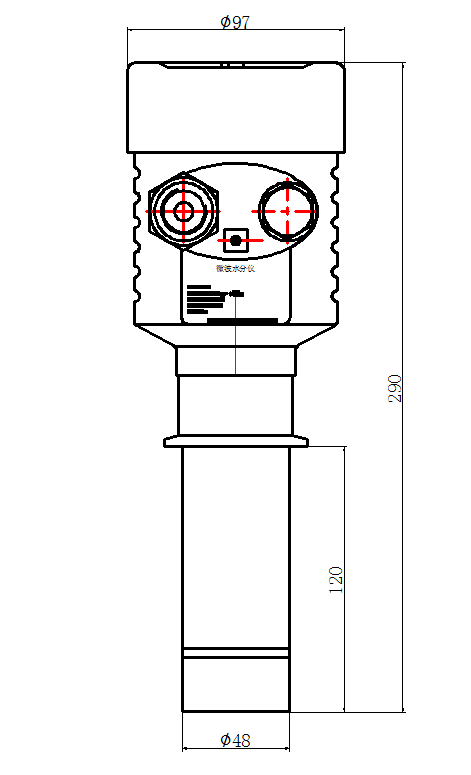

HMD-C300-B探頭結構

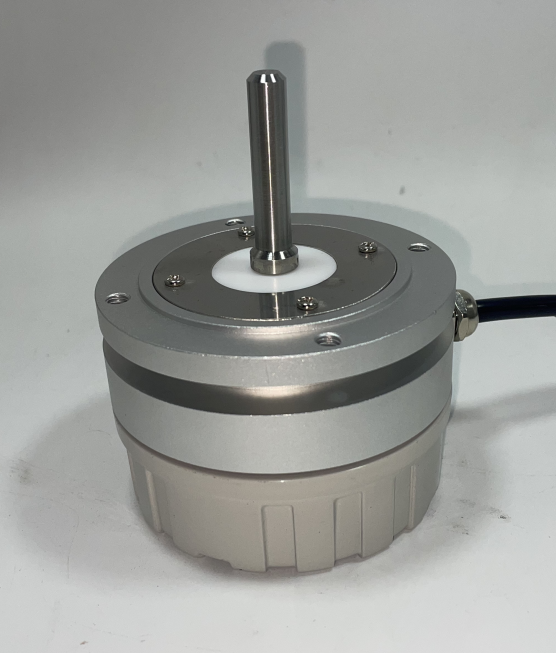

HMD-C300-C探頭實物

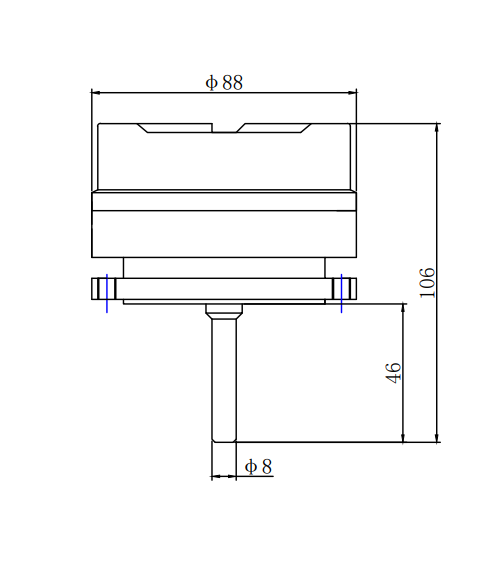

HMD-C300-C探頭結構

　　主要指標參數

傳感器尺寸	HMD-C300-A	參見附圖
	HMD-C300-B	參見附圖
	HMD-C300-C	參見附圖
供電電源		24VDC
功耗		1.5W
工作溫度		-20°C ---80°C另有高溫型號
測量輸出		標準MODBUS485或4-20mA電流輸出
測量量程		0-80%
精確度		0.2% (依賴被測量介質)
分辨率		0.01%
探測范圍		探頭周界10cm
適用介質		各類固體、漿體、液體
探頭材質		不銹鋼304（可選316）
電纜連接		M20鎖線碼，電纜4x 0.25 mm2 (雙絞線)
安裝方式		卡箍安裝，螺絲安裝，法蘭安裝

　　安裝與連接

　　一、產品安裝

　　1) 筒罐安裝

　　2) 請保證傳感器探頭與物料充分接觸，探頭埋入料堆

　　3) 可以用法蘭附件固定在罐底或罐側壁，

　　4) 如下圖示安裝位置①、② 可垂直插入罐體，也可斜插入罐體。

　　5) 物料內應避免混入金屬等雜質干擾測量。

　　筒罐安裝示例
