第一章  項目概述

輸送帶物料水分在線監測系統是以毫米波水分傳感技術為基礎， 定制研發的水分專業監測系統。該系統滿足企業對于輸送帶物料水分監測的定向需求，如大宗物料的水分感知，港口裝卸、精確燃燒、生物質造粒、木材產線等物料輸運過程中水分監測問題。

該系統適合非接觸測量環境。

微波與紅外線分析，是實現非接觸水分測量的主流路徑。

微波（含毫米波）水分分析系統分為兩種：

一是對射式微波系統，二是反射式微波系統。

我司研發制造的水分儀屬于第二種， 是基于反射式測量的微波水分分析系統。

該系統建立在公司毫米波傳感模塊的成功研制基礎之上，發射波與接收波的頻率高達60GHz。這個頻段剛好是大氣水分吸收窗口，由此系統獲得了超過設計預期的分辨率與水分測量精度，足以實現多個行業的不同需求。

測量系統有望解決多個行業輸送帶水分在線監測需求。

第二章  系統描述

測試系統由毫米波水分傳感器和數據處理單元兩個部分構成。

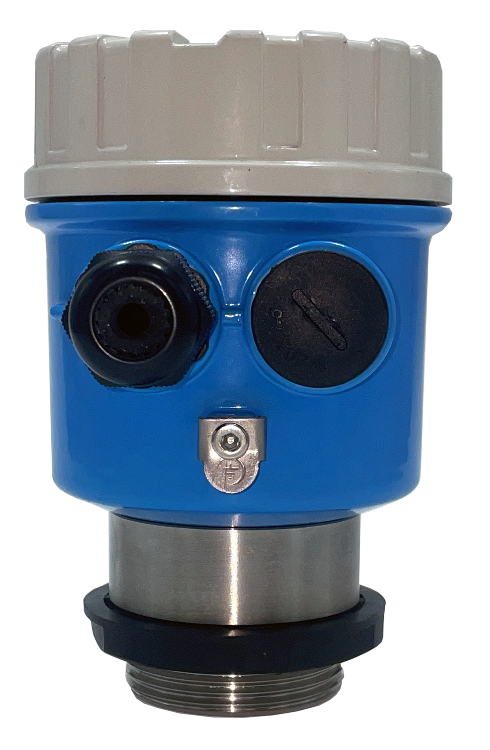

一、毫米波水分傳感器

毫米波水分傳感器由毫米波收發單元與數據處理單元構成。發射單元發射經過調制的微波波束，照射輸送帶上的物料，接收反射的微波信號，經過數據處理可以獲得連續物料水分。

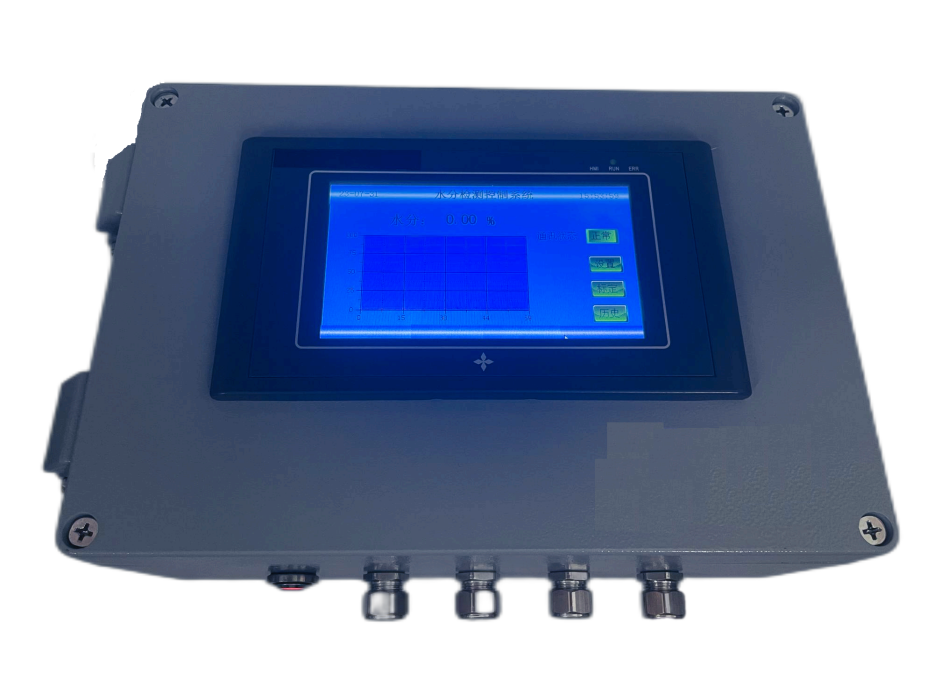

1. 數據處理單元

數據處理單元通過采集數據，從而進行算法加載。有現場標定功能、歷史數據存儲與顯示功能以及數據包傳送功能。

三、系統連接

通過數據處理單元電流輸出端口連接PLC，實現數據遠傳

三、測量環境示意

四、傳感器主要技術指標

第三章  案例

有機肥料顆粒水分在線監測

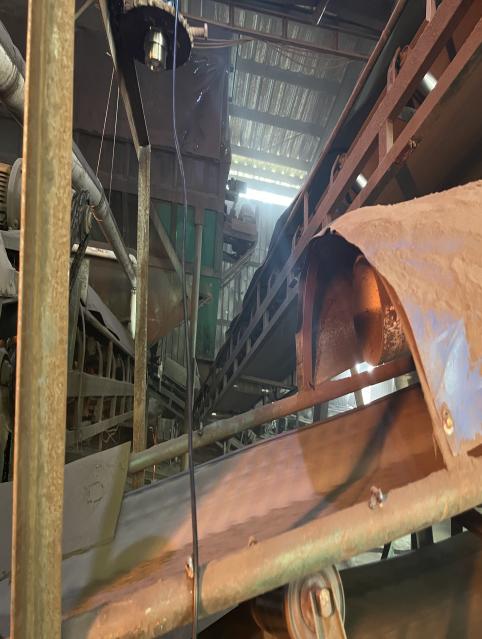

水分儀安裝                             水分監測

數據比較與分析：

1. 在線監測數據與國標法數據比較

說明：

1. 皮帶速度大于等于2m/s, 顆粒＜10mm

2. 國標法數據，參照GB/T27506-2011標準，

使用品牌機械稱量式烘干法水分測定儀測定

1. 誤差分析，在線水分儀的數據偏大

2. 如果采用數據偏移補償，誤差可以控制在0.2%內

3. 加載濾波算法后， 在線監測數據與國標法數據比較

說明：

在線水分儀數據在加載濾波算法后，誤差收窄。如果采用數據偏移補償，誤差可以控制在0.1%內

1. 輸送帶上煤粉水分在線監測

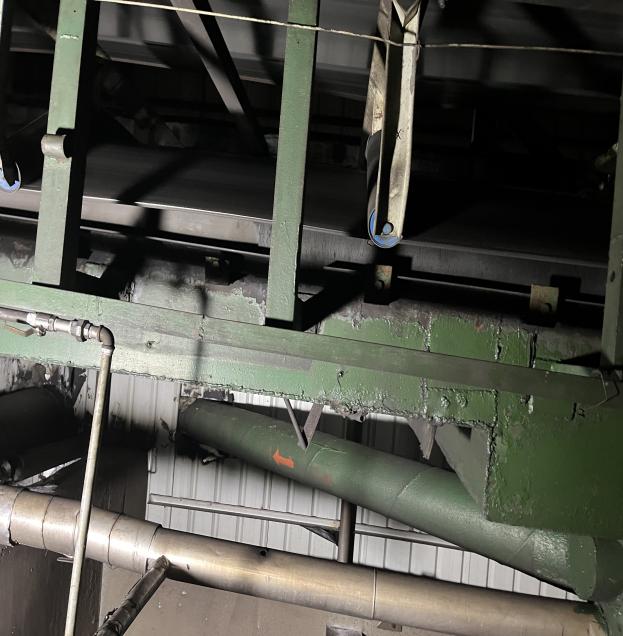

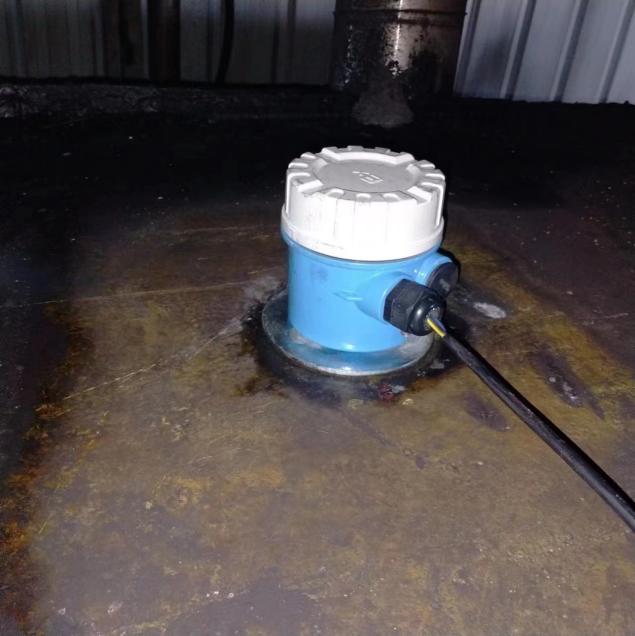

水分儀安裝

水分儀安裝                水分監測

數據比較與分析：

1. 在線監測數據與國標法數據比較

說明：

1. 皮帶速度不大于2m/s, 煤粉顆粒60目，有刮平裝置

2. 國標法數據，參照GB/T27506-2011標準，

使用品牌機械稱量式烘干法水分測定儀測定

1. 誤差分析，在線水分儀的數據偏小

2. 如果采用數據偏移補償，誤差可以控制在0.1%內

1. 加載濾波算法后， 在線監測數據與國標法數據比較

說明：

在線水分儀在加載濾波算法后，差值收窄。

如果采用數據偏移補償，誤差可以到0.1%內
