一、產品簡介

1.1 產品概述

HX-DLS300  糧食數量監測設備是由我公司自主研發的集多功能于一體的糧倉數量檢測與監控預警新系統。該系統實現了在線庫容盤點與倉內視頻監控功能，同時還具備安防入侵報警功能、倉內人員危機報警功能和倉外高危設備靠近預警功能。用于料倉內復雜表面物料的庫容測量同時攝像監控倉內信息。

盤庫系統由多傳感器測量平臺、精密測控云臺、高清攝像頭模組、高效補光模組、報警收發模組、短信模組、485或網絡信號傳送和采集模塊、計算機界面軟件組成。

本產品代替單點料位測試，使用多點掃描，配合更加精確的體積積分算法，使得測量結果更符合真實的庫存容量。

激光測距原理：

傳感器發射脈沖激光束到被測介質，接收返回的激光能量。內置高精度高分辨率計時裝置測量紅外激光在發射點和被測介質之間往返時間，則L = t * c / 2  (t為往返時間，c為光速)。 特殊設計的激光傳感器可用于惡劣環境測量（高溫、 高濕、適度粉塵）。由于激光發射角非常小(＜0.2°)，激光模塊可測量狹小空間料位，可對不規則料面進行精確測量。

1.2 系統組成

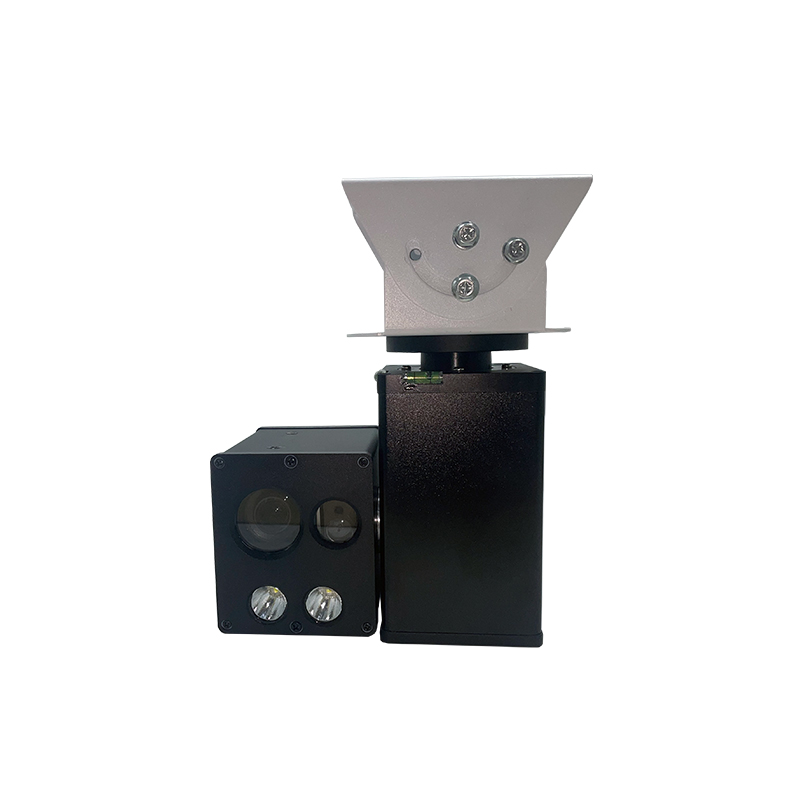

一套盤庫系統由1個掃描探頭、1塊主控模塊、上位機軟件組成。其中掃描探頭包含激光測距模組、角度測量模組、轉動模組、攝像頭模組；信號傳輸可選擇485無線模塊傳輸和網絡信號傳輸，根據用戶需要配備。

掃描測量單元                                                                          主控箱

二、技術參數

1）供電電源：220VAC±10%

2）庫存精度：≤±2% F.S

3）防護等級：主機箱  IP55

掃描單元  IP67

4）激光等級：二級，功率<1mW；

5）測量范圍：30*30m；

6）激光分辨率:1mm；

7）測距精度：±2mm；

8）信號輸出：標準MODBUS協議或TCP/IP協議；

三、安裝說明

3.5安裝注意

探頭安裝要求，如下圖示：

糧倉探頭安裝俯視圖

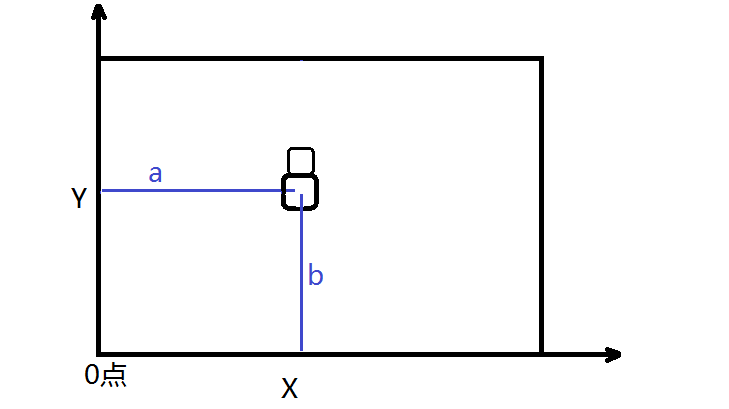

如圖所示X、Y軸為倉體2邊，探頭坐標為（a，b，z），其中a、b分別為探頭到Y(jié)軸墻面距離和到X軸墻面距離，z為探頭到倉體底面高度，即安裝高度。

五、點位數據說明

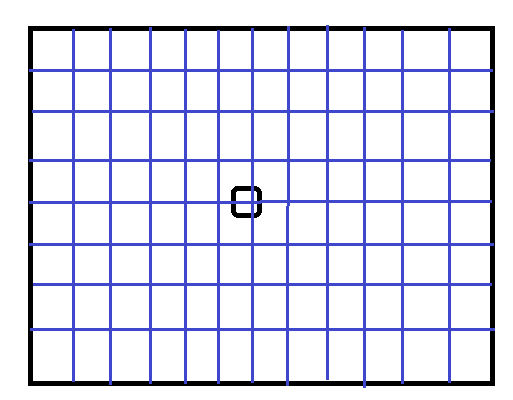

如上圖示長方形為糧倉截面區域；藍色網格每個交叉點為探頭掃描測量點；中間為探頭位置。根據不同的倉體面積和探頭坐標設置，探頭掃描點位數量不同，掃描點位在糧面平均分布。
